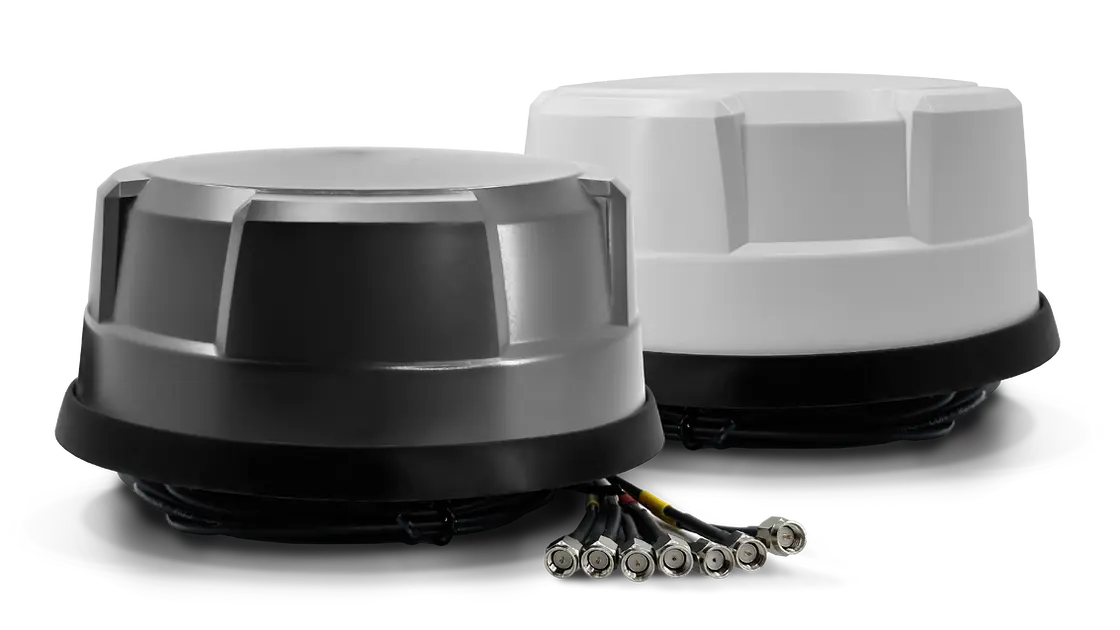

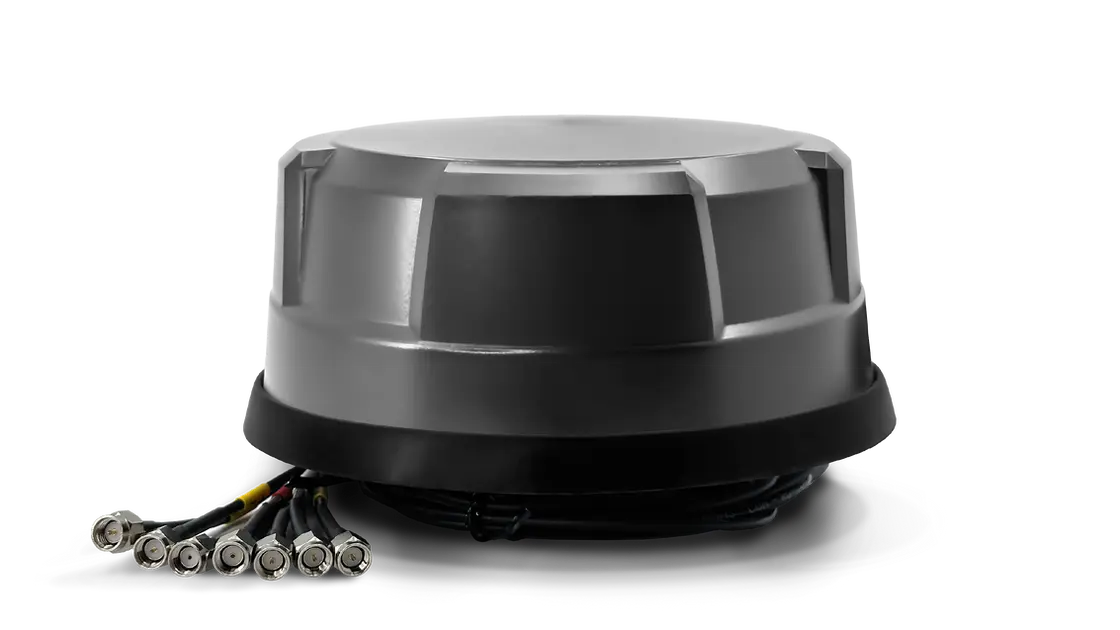

PANORAMA ANTENNE
4 x 5G/LTE, 2 x WLAN, 1 x GPS, 1 Meter Kabel
Eine runde Sache
Die PANORAMA-Antenne wurde entwickelt, um eine 4x4 4G/5G MiMo-Leistung von 617-960/1427-6000MHz in einem robusten, flachen Gehäuse mit GPS/GNSS und 2x2 MiMo WiFi 6E 2.4/4.9-7.2GHz.
Die Antenne ist für die Schalttafelmontage konzipiert und kann auf einer leitenden oder nicht leitenden Paneel montiert werden. Geliefert mit integrierten flammwidrigen RG174-Kabeln (gemäß UN ECE R118 und EN45545-2) und einem halogenfreien flammhemmenden Radom ist die Antenne für viele Umgebungen und Anwendungen.
Das PANORAMA-Antenne hat ein integriertes GPS/GNSS-Modul, das GPS, Glonass, Galileo, QZSS und Kompass mit 26dB LNA-Verstärkung. Dieses GPS-Modul verfügt über eine erweiterte Filterung für LTE B13/14, um potenzielle In-Band-Interferenzen zu minimieren.
Downloads
Info
Technische Daten:
-
4G / LTE / 5G
-
MIMO Frequenzbereich: 617 - 960 MHz, 1710 - 3800 MHz, 4900 - 6000 MHz
-
Signalgewinn: 617 - 960 MHz +4 dBi; 1710 - 3800 MHz +8 dBi, 4900 - 6000 MHz +9 dBi
-
Kabel: 4 x RG174, Länge 1 m (1 m oder 2 m Kabelverlängerung optional erhältlich)
-
Anschlüsse: SMA männlich / male
-
WLAN 2.4 GHz / 5 GHz
-
Signalgewinn: +9 dBi
-
Kabel: 2 x RG174, Länge 1 m (1 m oder 2 m Kabelverlängerung optional erhältlich)
-
Anschluss: RP-SMA männlich / male
-
GPS
-
Frequenzbereich: 1.562 - 1612 MHz
-
Signalgewinn: +26 dBi
-
Kabel: 1 x RG174, Länge 1 m (1 m oder 2 m Kabelverlängerung optional erhältlich)
-
Anschluss: SMA männlich / male
-
Betriebstemperatur: -40°C - 80°C
-
Schutzklasse: IP69K (ausgenommen Kabelausgang)
-
Abmessung: 180 x 80 mm
